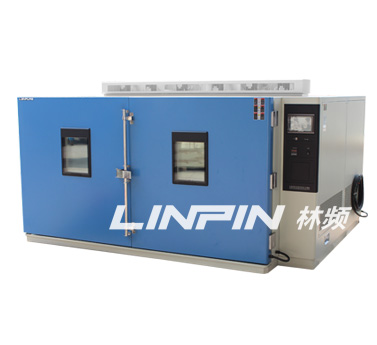

主體部分：( Temperature aging room )
|
|
|
高溫老化房室體底座采用6＃槽鋼焊接成網式框架，以便于在水平條件下能承受室體及人員和試件的重量，而不產生室體底面凹凸不平及開裂等。 承受力200kg/每平方厘米；
室體分為六個室體面及兩扇室體大門，門尺寸為1500㎜×1600㎜，室體外材料為優質彩鋼板內材料為鍍鋅鋼板，保溫介質為聚胺脂發泡隔熱，質輕耐抗擊，隔熱性能佳，大門拉手為集裝箱開啟式門鎖，以便于試驗人員方便的開啟大門；
空氣調節柜：此柜為試驗室溫度調節，循環的主體，本試驗室的加熱系統及溫度循環風機、平衡溫度進出風口均安裝在空氣調節柜中。
|
|
|
電氣控制部分：
|
|
|
高溫老化房電器控制柜采用A3板噴塑，整體基本按室體來配合制作，使之外觀于室體更加協調；
高溫老化房溫度控制儀表采用全進口（日本RKC）高精度數顯P . I . D ＋S . S . R，系統同頻道協調微電腦控制儀表，控制精度高且穩定性好，可提高控制元件與界面使用之穩定性及壽命，從而有效保證了溫度的波動范圍及試驗運行；
控制精度： ±0.1℃
測溫傳感器： 鉑金電阻.PT100Ω/MV
觸控式設定、數位及直接顯示；
P . I . D 自動演算之功能，可減少人為設定時帶來之不便；
高溫老化房在運轉或設定中，如發生錯誤時，會提供警示迅號；
|
|
|
保護系統：
|
|
|
高溫老化房整體設備超溫
整體設備缺相/逆相
整體設備定時
整體設備過載
其它還有漏電，運行指示，聲光報警，報警后自動停機等保護
|
|
|
加熱系統：
|
|
|
高溫老化房采用遠紅外鎳合金高速加溫電加熱器；
高溫完全獨立系統；
高溫老化房溫度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益
|
|
|
規格與技術參數
|
|
|
|
型號(CM)
|
LRHS-045-SLH
|
|
試驗室外部尺寸D×W×H
|
210*205（含電控柜寬度）*230
|
|
工作室尺寸D×W×H
|
150*150*200
|
|
電控柜尺寸
|
80*25*170
|
|
技術參數
|
溫度范圍
|
40℃～300℃恒溫
|
|
溫度均勻度
|
±3.0℃ (空載時)
|
|
溫度波動度
|
±0.5℃ (空載時)
|
|
溫度偏差
|
≤±3℃
|
|
升降溫速率
|
0.7～1.0℃/min
|
|
時間設定范圍
|
0～999 小時
|
|
總功率
|
12KW
|
|
電源電壓
|
AC380（ ±10%）V/50HZ 三相五線制
|
|
室體噪音
|
＜75dB
|
|
環境溫度
|
5℃～＋28℃（24小時內平均溫度≤28℃）
|
|
環境濕度
|
≤85%
|
|
以上尺寸可以根據客戶訂做
|
|
